제품 정보
기술적인 매개변수
| 매개변수 | 가치 |
| 최대 제동력 | 2,800마력(2,088KW) |
| 커넥팅 로드의 최대 하중 | 229,305lbf(1,020KN) |
| 뇌졸중 | 8인치(203.2mm) |
| 전송 모드 | 이중 - 원형 - 컬럼 헬리컬 기어 쌍 전송 |
| 기어비 | 6.333:1 |
| 치수 | 91.88*91.42*47.44인치(2,321*2,322*1,205) |
| 무게 | 9,500kg(20,900파운드) |
유압단 소개
| 제품명 | 제품 모델 | 제품 소재 | 주요사양 | 외형치수/mm |
| 유압 엔드 케이싱/유압 엔드 어셈블리 | QWS2800 | 4330V/15 - 5PH | 3.75"/4"/4.5" | 1600*429*616 |

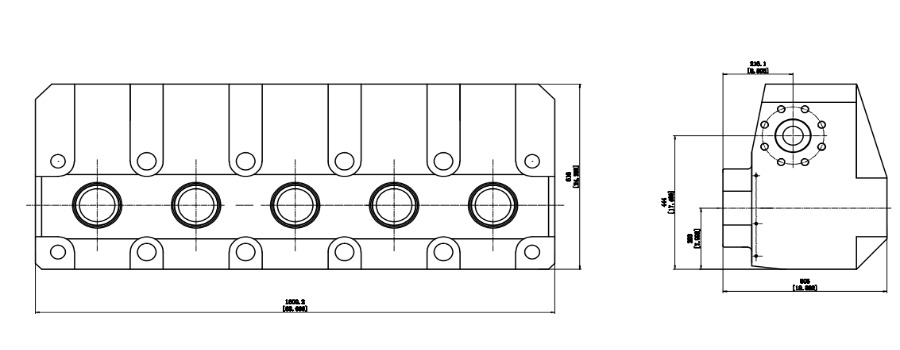

| QWS2800 유압단 외부 치수 및 구조 |
 |
QWS2800 스테인리스 스틸 유체 엔드는 고압 및 고배출 작업 조건을 위해 특별히 개발된 핵심 구성 요소입니다. 우수한 소재와 혁신적인 공정을 통해 열악한 작업 환경에 이상적인 선택이 되었습니다. 본체는 15-5PH와 13-8 스테인리스 스틸로 만들어졌습니다. 이 두 가지 고성능 스테인리스강은 제품에 탁월한 내압성과 내식성을 제공하며, 고행정 및 대변위 작업의 요구에 완벽하게 적응합니다.
제조 공정에서 이 구성 요소는 여러 최첨단 공정을 통합합니다. 중파로(IM) ACD LF VD ESR의 복합 공정은 제련 단계에서 사용되어 페라이트 함량을 3% 이내로 엄격하게 제어하여 재료 순도와 구조적 안정성을 보장합니다. 단조 공정에 "3피어 3인발" 단일 부품 생산 모드를 혁신적으로 적용하고 정확한 응력 완화 및 시효 열처리를 결합하여 균일하고 세련된 조직을 달성하여 제품 성능을 위한 견고한 기반을 마련합니다.
구조 설계 측면에서 QWS2800은 획기적인 업그레이드를 거쳤습니다. 기존의 슬롯형 구조가 랜턴형 구조로 개선되어 응력 분포가 완전히 최적화되고 피로 저항이 크게 향상되었으며 서비스 수명이 35% 이상 연장되었습니다. 내부 캐비티를 특별히 강화한 후 기계적 응력이 크게 감소하고 표면에 단단한 내마모성 층이 형성됩니다. 동시에 내식성이 향상됩니다. 열응력 안정성이 35% 향상되는 특성과 함께 사용 수명이 30% 이상 더 연장되고 이중 보증으로 내구성이 비약적으로 향상됩니다.
이 구성 요소는 적응성이 넓으며 3.75인치, 4인치, 4.5인치 등 다양한 플런저 크기와 호환됩니다. 풍부한 액세서리 디자인은 다양한 작동 시나리오의 요구 사항을 충족하고 전기 드라이브 파쇄와 같은 고압 작업을 위한 효율적이고 안정적인 유체 엔드 솔루션을 제공합니다.
